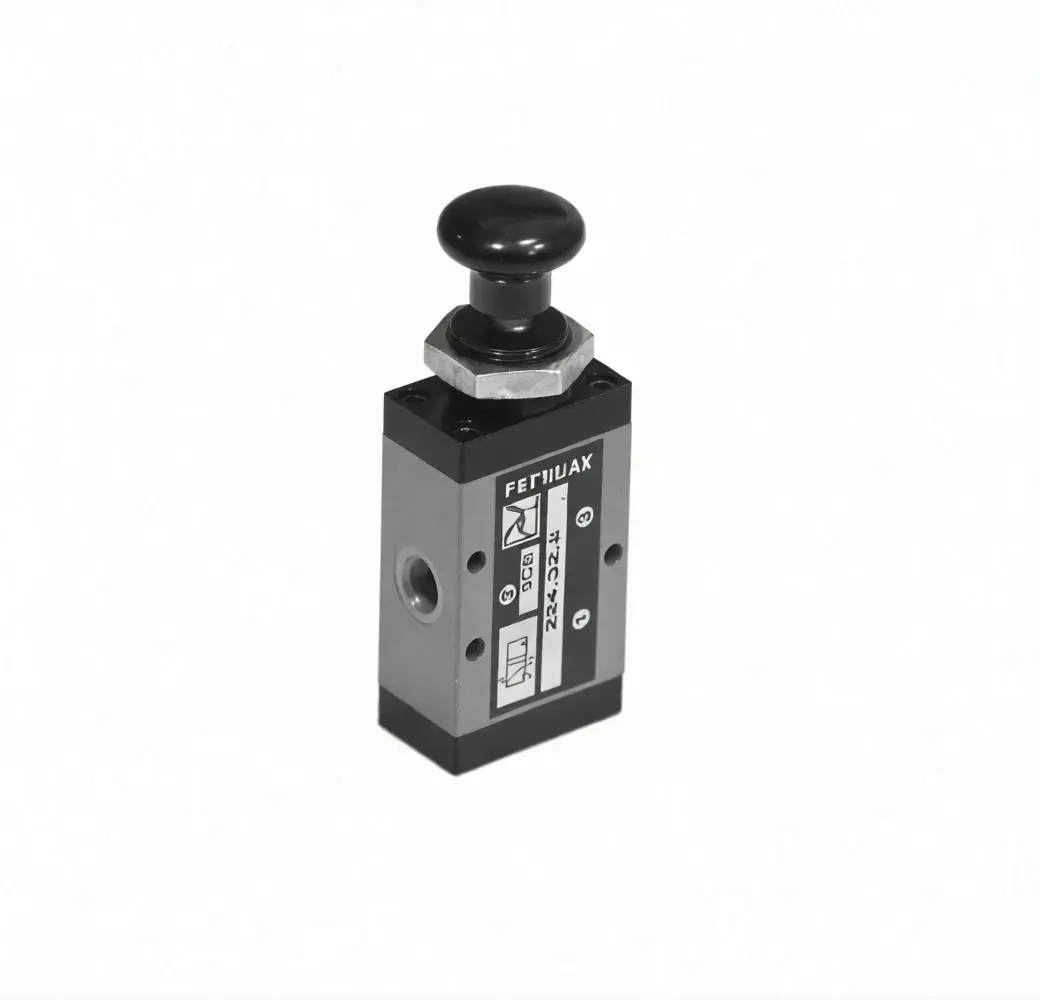

224.32.8 PNEUMAX - Пневмораспределитель с кнопкой нажимной, 3/2 бист., G1/4

Пневмораспределитель 3/2 бистабильный с нажимной кнопкой: назначение, принцип работы и характеристики

1. Назначение и принцип работы

Пневмораспределитель 3/2 бистабильный с нажимной кнопкой предназначен для:

• ручной коммутации пневмолиний;
• управления односторонними исполнительными механизмами;
• управления пилотными цепями и блокировками.

Принцип работы основан на конфигурации 3/2, которая обеспечивает два фиксированных состояния клапана. Эти состояния сохраняются механическим фиксатором **без подачи управляющего давления**. Это позволяет удерживать заданное положение даже при отключении питания.

Основные параметры подключения и эксплуатации:

• тип резьбы всех подключений: G1/4 (вход, выход, выхлоп);
• совместимость: типовые фитинги;
• рабочее давление: до 10 бар;
• рабочий температурный диапазон: −10 … +60 °C.

2. Ключевые особенности конструкции

Конструкция пневмораспределителя включает следующие элементы:

• корпус — выполнен в прочном исполнении, имеет анодированное покрытие или иное защитное покрытие против коррозии;
• внутренняя обойма и золотник — изготовлены из нержавеющей стали;
• уплотнения — стандартно из NBR, возможна комплектация из FKM (Viton) для работы в агрессивных средах.

Дополнительные особенности:

• три порта G1/4 выведены на корпус, что упрощает монтаж;
• предназначен для работы со сжатым воздухом и нейтральными газами;
• рекомендуется использование фильтрации рабочей среды.

3. Экспертные рекомендации по применению

Для надёжной и долговечной работы пневмораспределителя следует придерживаться следующих рекомендаций:

• обеспечить фильтрацию рабочей среды в диапазоне 5–40 µm;
• поддерживать сухость воздуха (использовать осушитель или фильтр);
• при монтаже соблюдать установленный момент затяжки для резьбы G1/4, использовать ФУМ‑ленту или уплотнительный герметик, исключая попадание стружки в порты;
• регулярно контролировать состояние уплотнений и заменять их ежегодно либо по достижении установленного числа рабочих циклов;
• не допускать превышения максимального рабочего давления (10 бар);
• не эксплуатировать устройство за пределами допустимого температурного диапазона (−10 … +60 °C);
• при интеграции в автоматические системы предусмотреть механическую блокировку и обеспечить диагностический доступ к кнопке для удобства обслуживания.

4. Технические характеристики

• тип: пневматический распределитель с механическим управлением;
• конфигурация: 3/2;
• пропускная способность: 1280 нл/мин;
• подключение: G1/4;
• управление: фиксируемая кнопка (чёрная).
