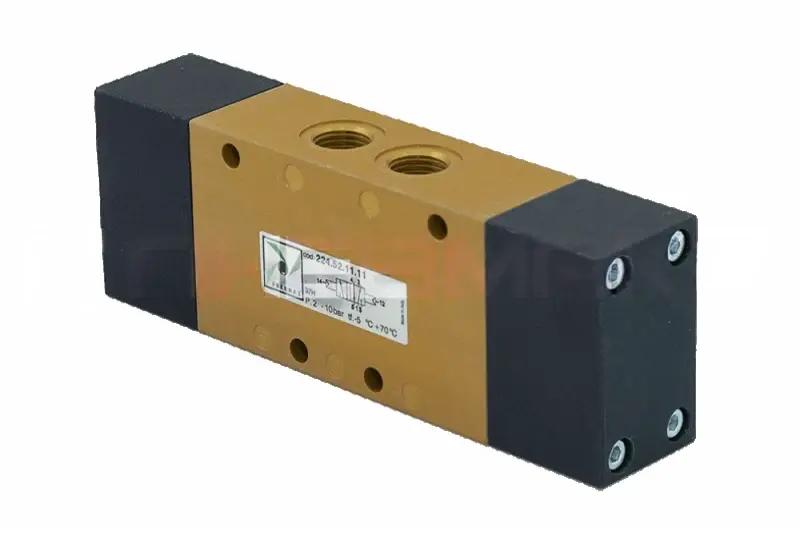

224.52.11.11 PNEUMAX - Пневмораспределитель пневм. упр., 5/2 моност., G1/4

Пневмораспределитель 5/2 моностабильного исполнения: назначение, принцип работы и характеристики

1. Назначение и принцип работы

Пневмораспределитель 5/2 моностабильного исполнения предназначен для управления двухпозиционными пневмоцилиндрами и исполнительными механизмами с одним фиксированным положением.

Принцип работы:

• управление осуществляется пневматическим способом: пилотный сигнал переводит золотник в рабочее положение;
• после исчезновения пилотного сигнала золотник возвращается в исходное положение под действием пружины (моностабильный режим).

Присоединения выполнены под резьбу G1/4:

• вход;
• два рабочих выхода;
• выхлоп/сброс.

Такое исполнение упрощает интеграцию устройства в типовую промышленную пневмосеть (с трубопроводами диаметром 6–10 мм) и модульные блоки подготовки воздуха.

2. Ключевые особенности конструкции

• Материал корпуса: анодированный алюминий.
• Внутренние элементы: нержавеющая сталь.
• Уплотнения: нитрил (NBR); доступна опция исполнения с уплотнениями из FKM (для работы в агрессивных средах).
• Рабочее давление: диапазон — 0,5–10 бар, рекомендуемый режим эксплуатации — 2–8 бар.
• Рабочий температурный диапазон: от −10 °C до +60 °C.
• Особенности управления: пневматическое управление обеспечивает быстрый отклик и долговечность при цикличной работе.
• Выхлоп: порты G1/4 позволяют подключать глушители или трубопроводы сброса.

3. Экспертные рекомендации по применению

При эксплуатации пневмораспределителя следует учитывать следующие моменты:

• Подбор устройства:** необходимо ориентироваться на требуемый расход воздуха и допустимое давление в линии.
• Увеличение ресурса работы: рекомендуется устанавливать фильтр‑регулятор и маслоувлажнитель.

Монтаж:

• выполнять в потоке с выравниванием резьбовых соединений G1/4;
• соблюдать момент затяжки согласно рекомендациям производителя;
• избегать загрязнений при сборке;
• не использовать смеси с конденсатом.

Типичные ошибки, которых следует избегать:

• перепутывание пилотных линий;
• отсутствие дренажа в магистрали;
• эксплуатация при давлении ниже минимально допустимого.

Эти ошибки могут привести к заеданию золотника и нестабильной работе устройства.

4. Технические характеристики

• тип: пневматический распределитель с пневматическим управлением;
• схема: 5/2;
• расход воздуха: 1360 нл/мин;
• размер присоединения: G1/4;
• управление: пневматическое, двухстороннее, G1/8.
