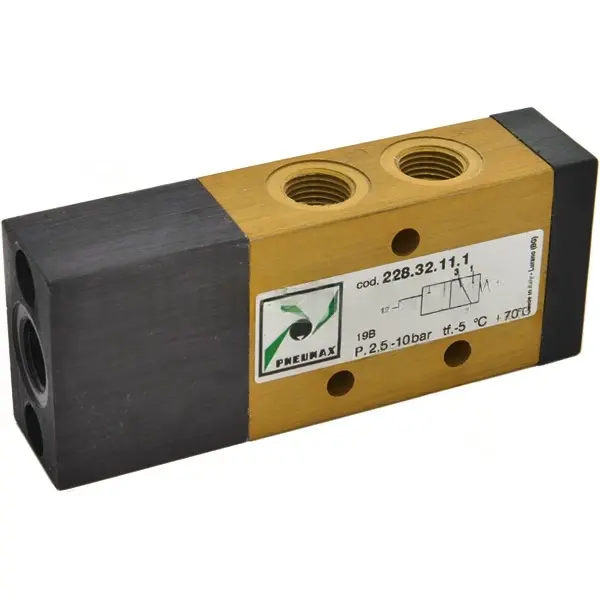

228.52.11.1 PNEUMAX - Пневмораспределитель пневм. упр., 5/2 моност., G1/8

Пневмораспределитель 5/2 моностабильного типа с пневматическим управлением: назначение, принцип работы и особенности

1. Назначение

Пневмораспределитель 5/2 моностабильного типа с пневматическим управлением предназначен для направленного переключения потока рабочего воздуха в пневмосистемах, управляющих цилиндрами и исполнительными механизмами.

2. Принцип работы

Работа распределителя основана на использовании пилотного давления:

• при подаче пилотного давления распределитель переходит в рабочее состояние;
• при отсутствии пилотного давления происходит возврат в исходное положение за счёт пружины (моностабильность).

В результате осуществляется переключение двух рабочих портов в режиме 5/2.

Входные и выходные отверстия выполнены под резьбу G1/8:

• вход — G1/8;
• выходы — G1/8;
• выхлоп/дренаж — G1/8.

Это обеспечивает быструю интеграцию устройства в линии с компактной арматурой.

3. Ключевые особенности конструкции

• Корпус: анодированный или окрашенный алюминиевый либо легкосплавный блок. Внутри имеется направляющий штифт и шиберный/кулачковый затвор из нержавеющей стали (обеспечивает износостойкость).
• Уплотнения: изготовлены из нитрилового каучука (NBR), совместимы со стандартным компрессорным воздухом.
• Резьбовые соединения: G1/8, совместимы с типовыми трубопроводами и фитингами.
• Рабочие среды: фильтрованный сжатый воздух. Допускается работа со смазкой или без неё (в соответствии со стандартной практикой).
  Технические параметры:
• диапазон рабочей нагрузки: 0,2–0,8 МПа (2–8 бар);
• рабочая температура среды и окружающей среды: приблизительно −10 … +60 °C.

Конструкция устройства обеспечивает:

• компактность;
• быструю скорость реакции;
• стабильность позиционирования при частых циклах работы.

4. Экспертные рекомендации по применению

При эксплуатации пневмораспределителя следует учитывать следующие рекомендации:

• убедиться, что фитинги соответствуют резьбе G1/8;
• обеспечить подачу пилотного давления в диапазоне 2–8 бар;
• предварительно фильтровать воздух (рекомендуемый размер частиц — не более 40 мкм);
• установить регулятор давления для защиты уплотнений;
• при монтаже фиксировать распределитель на ровной плоскости, обеспечив доступ к выхлопным портам для свободного дренажа;
• избегать перекосов и чрезмерного момента затяжки резьбовых соединений.

Типичные ошибки при эксплуатации:

• подача загрязнённого воздуха;
• превышение допустимого давления;
• использование неподходящих эластомеров при температурах ниже −10 °C.

Для обеспечения длительной службы устройства рекомендуется:

• регулярно проверять состояние уплотнений;
• при необходимости заменять секции пилотного управления.

5. Краткие характеристики (итоговые)

• тип: пневмораспределитель с пневмоуправлением;
• конфигурация: 5/2;
• размер резьбы: G1/8;
• возврат в исходное положение: пружинный;
• тип стабильности: моностабильный.
