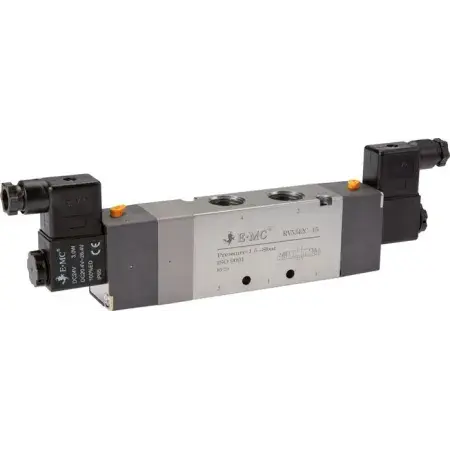

RV5342C-10E4 EMC - Пневмораспределитель электр. упр., 5/3 закрыт, G3/8, 24 VDC

Пневмораспределитель 5/3 (закрыт в среднем положении): назначение, принцип работы, особенности и рекомендации по применению

1. Назначение и принцип работы

Электроуправляемый пневмораспределитель 5/3 с пилотным управлением и внутренним питанием пилотного каскада (напряжение управления — 24 V DC, соленоид) предназначен для регулирования направления и подачи сжатого воздуха в исполнительные пневмоэлементы промышленных автоматизированных систем.

Принцип работы:

- В среднем положении все порты перекрыты.
- При подаче напряжения 24 V DC на соответствующую катушку пилотный механизм приводит в действие главный клапан. Это обеспечивает нереверсивный поток воздуха через порты G3/8.
- Номинальный расход воздуха — до 1900 л/мин (типоразмер 4, 34 мм).
- Возврат в исходное положение осуществляется за счёт механической пружины.
- Предусмотрено ручное дублирование управления («нажать и повернуть») с фиксацией.

2. Ключевые особенности конструкции

- Материалы: корпус и основные элементы — алюминий; уплотнения — бутадиен‑нитрильный каучук (NBR).
- Рабочая среда: сжатый воздух по стандарту ISO 8573‑1:2010 [7:4:4].
- Электрическое подключение: разъём DIN 43650, тип B industrial (11 мм), 3‑пин.
- Порты: G3/8 (вход/выход/выхлоп).
- Монтаж: линейный, через сквозное отверстие; допускается любое монтажное положение.
- Диапазон рабочего давления: 1,5–8 бар.
- Рабочая температура: −20…+70 °C.
- Тип сброса: механическая пружина.
- Направление потока: нереверсивное.
- Номинальный расход: 1900 л/мин (обеспечивает быстрое переключение магистралей).

3. Экспертные рекомендации по применению

Для надёжной и долговечной работы пневмораспределителя рекомендуется соблюдать следующие правила:

1. Подготовка воздушной среды

- обеспечить фильтрацию воздуха в соответствии с классом по ISO;
- удалить влагу и конденсат;
- на входе установить фильтр‑регулятор и маслораспылитель.

2. Электрическое подключение:
- использовать DIN‑разъём;
- предусмотреть защиту от обратной полярности и помех (согласно рекомендациям производителя — с помощью диода или RC‑цепочки).

3. Монтаж:

- применять линейный крепёж через сквозные отверстия;
- обеспечить герметичность резьбовых соединений;
- соблюдать инструкцию по затяжке.

4. Эксплуатационные ограничения:

- не превышать давление 8 бар;
- не допускать нагрева свыше +70 °C;
- при работе в агрессивной среде предусмотреть дополнительную защиту корпуса и уплотнений.

5. Техническое обслуживание:

- регулярно проверять работоспособность ручного дублирования;
- контролировать состояние NBR‑уплотнений при плановых осмотрах.
