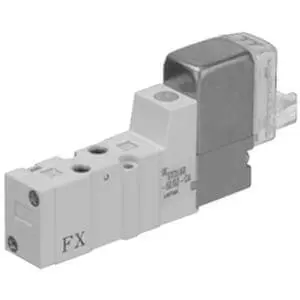

Пневмораспределитель SYJ3240‑5LOZ‑Q (SMC): назначение, принцип работы, характеристики и рекомендации по применению

1. Назначение и принцип работы

Пневмораспределитель SYJ3240‑5LOZ‑Q производства SMC — это электрически управляемый 3/2‑клапан нормально открытого (НО) типа пилотного действия. Устройство предназначено для управления подачей сжатого воздуха в исполнительные пневмоэлементы, такие как:

• пневмоцилиндры;
• пневмоисправления;
• модульные приводы.

Принцип работы:

• при подаче напряжения 24 V DC на катушку пилот открывается;
• обеспечивается пропуск воздуха по схеме 3/2 (в отсутствие питания выход обычно закрыт);
• пилотный каскад питается внутренне — это упрощает подключение к плите/фланцу и обеспечивает согласованную работу при давлении в магистрали.

2. Ключевые особенности конструкции

• Корпус: изготовлен из анодированного алюминия, имеет надёжную отделку, предназначен для монтажа на плиту/фланец.
• Внутренние элементы: седла и направляющие выполнены из износостойкого пластика или стали.
• Уплотнения: по умолчанию — из NBR; возможна комплектация уплотнениями из FKM (для работы в агрессивных средах).
• Рабочая среда: сжатый воздух и неагрессивные газы.
• Рабочий диапазон давления: 0,15–0,7 МПа.
• Рабочая температура: от −10 °C до +60 °C.
• Степень защиты электрокатушки: обычно IP65.

3. Экспертные рекомендации по применению

Для надёжной и долговечной работы пневмораспределителя рекомендуется:

• устанавливать перед клапаном фильтр‑регулятор и осушитель (для удаления конденсата);
• соблюдать рекомендуемый диапазон давления (0,15–0,7 МПа);
• при монтаже на плиту использовать заводские интерфейсы и герметики согласно инструкции, избегать перекосов фланца;
• проверять совместимость уплотнений с рабочей температурой и агрессивными средами;
• в условиях частого коммутационного режима контролировать нагрев катушки и степень защиты корпуса.

4. Основные характеристики серии

Рабочая среда: воздух.

• Диапазон рабочих давлений:0,15–0,7 МПа.

Эффективное сечение (Cv):

• для 5‑линейного индивидуального монтажа: 0,9 (0,05);
• для 5‑линейного блочного монтажа с прокладкой: 1,8 (0,1).
• Температура окружающей и рабочей среды: от −5 °C до +60 °C.
• Необходимое усилие переключения: 7,5 кг (при давлении 1,0 МПа).
