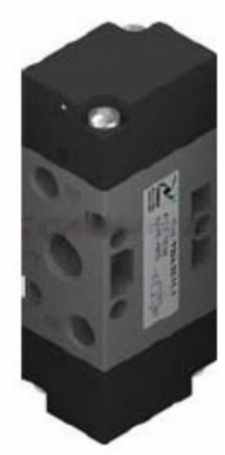

T224.32.11.1 PNEUMAX - Пневмораспределитель пневм. упр., 3/2 НЗ, G1/4

Пневмораспределитель 3/2 НЗ с пневмоуправлением: назначение, принцип работы, характеристики и рекомендации по применению

1. Назначение и принцип работы

Пневмораспределитель 3/2 НЗ с пневмоуправлением предназначен для управления подачей сжатого воздуха в исполнительные механизмы — цилиндры, пневмоприводы, а также в системы сброса давления.

Принцип работы:

• клапан в конфигурации 3/2 (три порта, два положения) в нормальном состоянии закрыт;
•  переключение потока между входом и выходом осуществляется по сигналу пилотного управления;
• при подаче пилотного давления запорный элемент срабатывает, открывая сообщение между входным и выходным портами.

Все три порта имеют резьбу G1/4:

• вход — G1/4;
• выход — G1/4;
• выпуск — G1/4.

Это обеспечивает простую интеграцию устройства в типовые пневматические магистрали.

2. Ключевые особенности конструкции

• Материал корпуса: анодированный алюминий или литьевой сплав.
• Внутренние детали: из нержавеющей стали.
• Уплотнения: стандартные — из NBR; опционально — из FKM (для работы в агрессивных средах).
• Тип управления: пилотное пневмоуправление (обеспечивает низкую энергопотребляемость и высокое быстродействие).

Рабочие параметры:

• рабочая среда: сжатый воздух и инертные газы;
• рекомендованное рабочетное давление: 3–6 бар;
• температурный диапазон эксплуатации: примерно −10 … +60 °C (зависит от типа уплотнений).

3. Экспертные рекомендации по применению

Перед установкой необходимо:

• обеспечить фильтрацию воздуха до 5 мкм;
• осушить воздух;
• при необходимости применить смазку в соответствии с требованиями ISO.

При монтаже:

• герметизировать резьбовые подключения G1/4 с помощью уплотнительной ленты или пасты;
• избегать перекоса при установке;
• не допускать боковых нагрузок на корпус.

Типичные ошибки, которых следует избегать:

• недостаточное пилотное давление;
• эксплуатация в агрессивных средах с уплотнениями из NBR;
• отсутствие регулярной очистки (может привести к заклиниванию).

Дополнительные рекомендации:

• проверять работоспособность устройства в диапазоне давлений 0–10 бар;
• предусматривать установку глушителя на выпуске для снижения уровня шума.

4. Технические характеристики (кратко)

• тип: пневматический распределитель с пневматическим управлением;
• конфигурация: 3/2 НЗ;
• пропускная способность: 1050 нл/мин;
• размер резьбы портов: G1/4;
• материал корпуса: технополимер;
• управление: пневматическое, G1/8' с пружинным возвратом.
