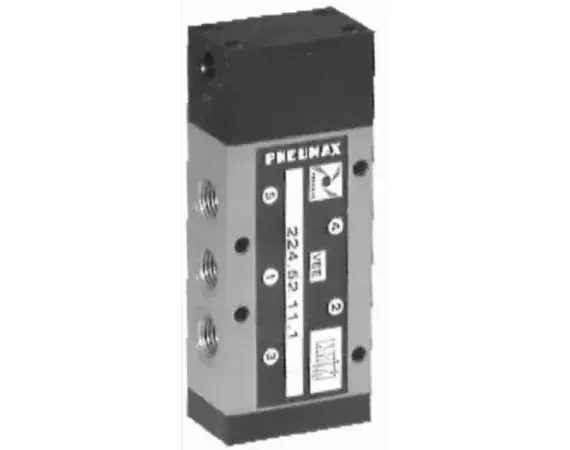

T228.52.11.1 PNEUMAX - Пневмораспределитель пневм. упр., 5/2 моност., G1/8

Пневмораспределитель 5/2 моностабильного исполнения с пневматическим управлением: назначение, принцип работы и особенности

1. Назначение

Пневмораспределитель 5/2 моностабильного исполнения с пневматическим управлением предназначен для:

• коммутации двух рабочих выходов в однонаправленных приводах (цилиндры, пневмоинструмент);
• решения задач реверсирования хода;
• переключения рабочих линий.

2. Принцип работы

Работа устройства основана на принципе золотниковой коммутации:

• при отсутствии управляющего давления золотник возвращается в исходное положение за счёт пружины;
• при подаче пневмоуправления происходит переход в рабочее положение.

3. Технические характеристики и конструкция

• Подключение магистралей: резьба G1/8 (вход — G1/8, выходы — G1/8, выхлоп — G1/8). Обеспечивает совместимость со стандартной трубной арматурой и быстрый монтаж в пневмосистемах с рабочим давлением 2–8 бар.
• Материал корпуса: анодированный алюминиевый сплав с внутренними вставками из нержавеющей стали. Обеспечивает прочность при давлении до 0,8 МПа (8 бар) и длительный ресурс при цикличной работе.
  Уплотнения: стандартные — NBR (нитрил), рабочий диапазон температур: от −10 °C до +60 °C;
  по заказу — FKM‑уплотнения (для рабочих сред с повышенной температурой или масляной составляющей).
  Пропускная способность: 620 нл/мин.
  Материал основных элементов: технополимер.
  Тип управления:пневматическое (G1/8′) с пружинным возвратом.

4. Условия эксплуатации

Пневмораспределитель предназначен для работы со сжатым воздухом, который должен быть:

• предварительно очищен;
• осушен (рекомендуемый фильтр — 5–40 μm).

5. Экспертные рекомендации по применению

При работе с пневмораспределителем следует придерживаться следующих рекомендаций:

1. При подборе устройства учитывайте:

• рабочее давление (0,2–0,8 МПа);
• требуемую частоту переключений (для высокочастотных циклов выбирайте варианты с усиленными подпружиненными элементами).
• 2. Перед монтажом:
• обеспечьте фильтрацию и осушку воздуха;
• используйте уплотнение резьбы без излишка материала (PTFE‑лента, 1–2 витка).
• 3. В процессе монтажа и эксплуатации:
• устанавливайте глушители на выхлопы;
• придерживайтесь прямых коротких трасс для уменьшения потерь и задержек;
• избегайте контакта с водой и агрессивными средами;
• регулярно проверяйте состояние NBR‑уплотнений.
• 4. При работе в условиях температуры выше +60 °C применяйте исполнение с FKM‑уплотнениями.
