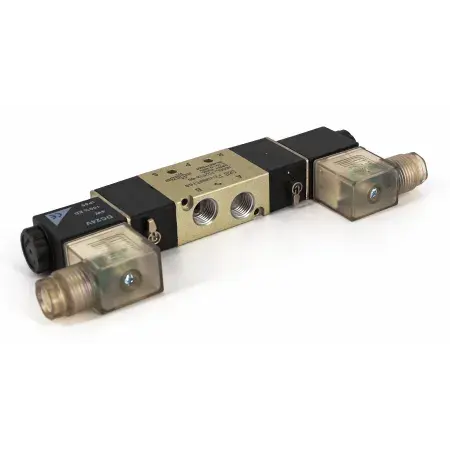

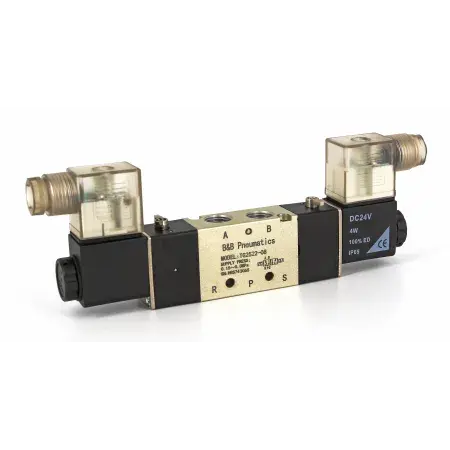

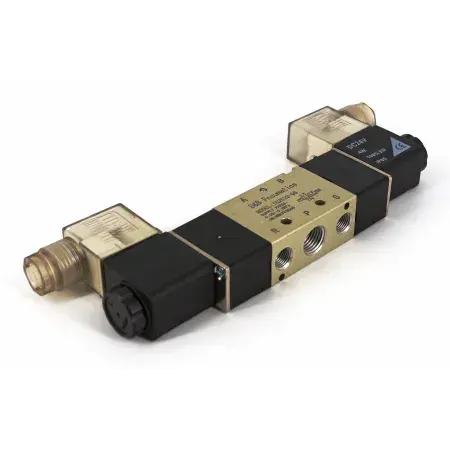

TG2522-08 - Пневмораспределитель электр. упр., 5/2 бист., G1/4, без катуш.

Назначение и принцип работы

Электрически управляемый 5/2‑бистабильный пневмораспределитель предназначен для коммутации двухпозиционных пневмоприводов и сменных исполнительных элементов в промышленных системах.

Принцип работы основан на пилотном механизме с внутренним питанием пилотного каскада: при подаче давления в диапазоне 1,5–8 бар распределитель переключается между двумя устойчивыми положениями.

Бистабильное исполнение позволяет удерживать выбранное положение без постоянного питания катушки (катушка в комплект не входит).

Основные технические параметры:

• типоразмер: 2 (22 мм);
• условный проход: 4,5 мм;
• номинальный расход: до 900 л/мин (при рабочих условиях);
• подключения: входы и выходы — под G1/4, выпуск — под G1/8.

Ключевые особенности конструкции

Материал корпуса: алюминий — обеспечивает лёгкость и устойчивость к коррозии в условиях промышленной эксплуатации.
Уплотнения: из бутадиен‑нитрильного каучука (NBR); допустимый диапазон рабочих температур — от −5 °C до +60 °C.
Электрическое подключение: разъём по стандарту DIN 43650, тип B (11 мм), 3‑pin.
Ручное дублирование: реализовано через механизм «нажать и повернуть с фиксацией» (для отладки).
Монтаж: линейный, со сквозным отверстием; допускается установка в любом положении.
Рабочая среда: сжатый воздух, соответствующий стандарту ISO 8573‑1:2010 [7:4:4].
Особенности конструкции: пилотный привод встроен, отдельный тип сброса отсутствует.

Экспертные рекомендации по применению

1. Подбирайте катушку с учётом требуемого напряжения и теплоотвода (катушка не входит в комплект поставки).
2. Для электрического подключения используйте разъём DIN 43650 В с защитой от влаги.
3. Обеспечьте подготовку воздуха:

• фильтрацию и осушение — не ниже требований технологического процесса;
• давление — в диапазоне 1,5–8 бар.

4. При монтаже:

• учитывайте расположение сквозных крепёжных отверстий;
• обеспечьте свободный выпуск воздуха через порт G1/8 или через глушитель.

5. Соблюдайте температурный диапазон, допустимый для уплотнений из NBR.
6. При частых переключениях регулярно проверяйте:

• состояние уплотнений;
• герметичность монтажных резьб.
