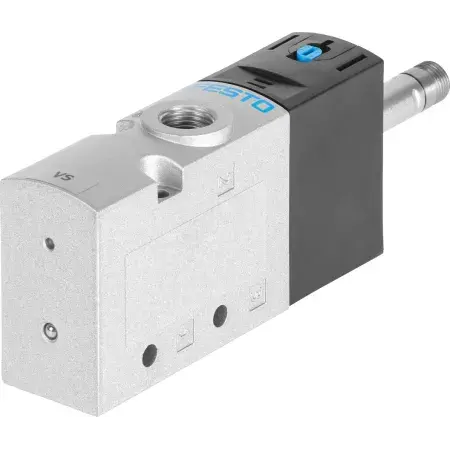

VUVS-L20-M32C-AD-G18-F7 575255 FESTO - Пневмораспределитель электр. упр., 3/2 НЗ, G1/8, без катуш.

Пневмораспределитель 3/2 НЗ: назначение, принцип работы, особенности и рекомендации по применению

1. Назначение и принцип работы

Пневмораспределитель 3/2 НЗ предназначен для управления подачей сжатого воздуха в пневмосистемах с нереверсивным потоком.

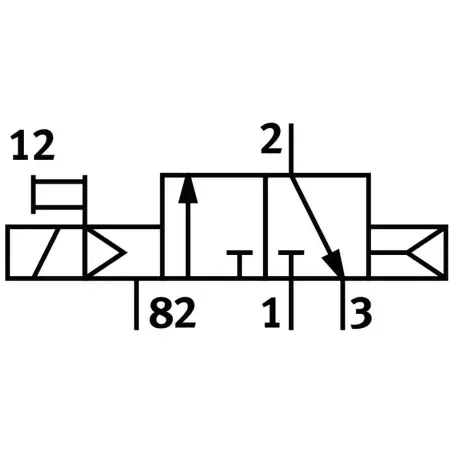

Принцип работы основан на золотниковом механизме с пилотным управлением и внутренним питанием пилота:

• при подаче управляющего сигнала катушка (в комплект не входит) переключает золотник;
• при снятии сигнала возврат золотника в исходное положение обеспечивает воздушная пружина.

Основные технические характеристики:

• условный проход: 5,7 мм;
• номинальный расход: ≈ 700 л/мин;
• типоразмер: 21;
• время срабатывания: 14 мс;
• время освобождения: 21 мс.

Данные параметры обеспечивают быструю подачу рабочей среды и подходят для типовых циклов автоматизации.

2. Ключевые особенности конструкции

Конструктивные элементы и материалы:

• корпус — окрашенный алюминиевый сплав;
• каретка — алюминиевый сплав;
• винты — гальванизированная сталь;
• уплотнения — мягкие (NBR/HNBR).

Прочие особенности:

• тип конструкции — золотниковая, с защитой от перекрытия;
• портовые подключения — G1/8 (вход, выход, выхлоп, дренаж);
• выхлоп пилота — канал M5;
• рабочее давление — 2,5–10 бар;
• рабочая температура — от −10 до +60 °C;
• монтажное положение — любое;
• варианты монтажа — на коллекторной плите или сквозным креплением (с использованием соответствующих принадлежностей);
• разъём для электрического подключения отсутствует — требуется подбор катушки FESTO соответствующего исполнения.

3. Экспертные рекомендации по применению

Для надёжной и долговечной работы пневмораспределителя рекомендуется:

1. Подобрать электрокатушку по каталогу FESTO, ориентируясь на требуемое напряжение и габарит.
2. При отсутствии разъёма использовать соответствующий разъёмный адаптер.
3. Обеспечить фильтрацию воздуха; при работе с масляной средой — предусмотреть постоянную смазку. Допустимо соответствие стандарту ISO 8573‑1 (7:4:4), однако для увеличения срока службы оборудования рекомендуется повышать чистоту воздуха.
4. При монтаже контролировать чистоту портов G1/8.
5. Не превышать рекомендованный диапазон рабочего давления (2,5–10 бар).
6. Избегать образования конденсата и замерзания при эксплуатации при отрицательных температурах.
7. В ходе пусконаладочных работ проверить:

• свободный отвод выхлопа пилота (канал M5);
• работоспособность фиксируемого ручного дублера.
